模态测试

测试方法：

• 首先，将结构物在静止状态下进行人为激振，通过测量激振力与响应并进行双通道快速傅里叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。

• 用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型。

• 根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预言结构物的实际振动的响应历程或响应谱。

测试设备：

• 传感器：加速度传感器

• 激励设备：力锤或激振器

• 数据采集硬件：多通道振动信号同步采集

• 软件：模态分析软件

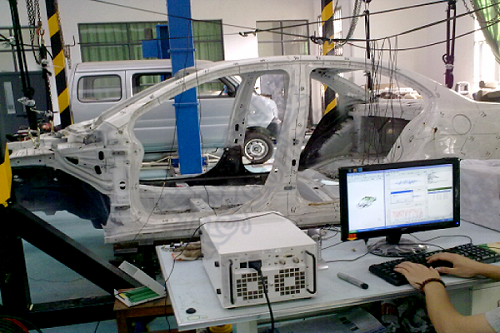

白车身模态试验:

在白车身表面布置多个加速度传感器，利用力锤激励或者激振器激励的方式进行模态实验，数据采集采用了NI的PXI系统，使用模态分析软件。通过实验可以得到车身在自由状态下的共振频率、阻尼与振型。
